产品概述

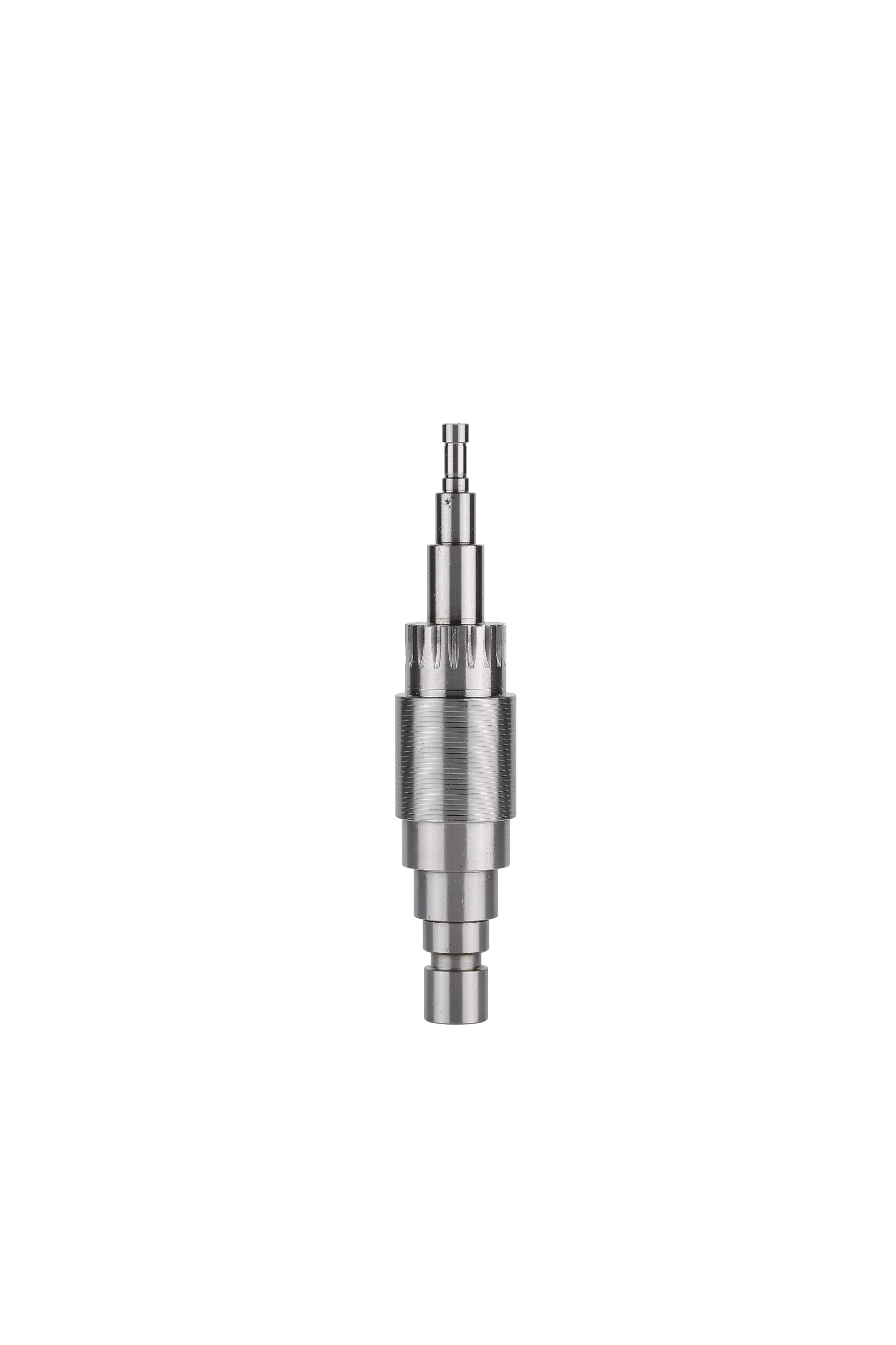

焊接轴是通过摩擦焊接工艺将两种不同材质或同材质的轴段连接成一体的复合结构轴类零件。摩擦焊接利用工件接触面间相对摩擦产生的热量使金属塑性变形，同时施加顶锻压力实现固态连接，具有焊接强度高、热影响区小、无气孔无夹渣等优点。通过选用不同材质组合，可在同一根轴上实现功能分区优化——如齿部采用高硬度合金钢以保证耐磨性，轴体采用中碳钢以保证韧性和经济性。
愉宝传动科技引进胜春机械MCH-20B摩擦焊机（20吨级），可焊接长度1000mm以内的轴类零件，焊缝强度系数≥母材95%。配合焊后热处理与精密加工工艺，焊接轴的动平衡等级可达G6.3–G2.5，满足高速旋转工况要求。每条焊缝100%经过磁粉/涡流探伤检测，确保零缺陷出厂。
技术参数
基础参数（轴类通用）
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 外径 |
D |
mm |
21–350 |
h6–h9 |
焊接后整体外径 |
| 总长度 |
L |
mm |
≤1000 |
±0.1 |
焊接后总长度 |
| 分段数量 |
n |
— |
2–3 |
— |
常见两段式、三段式 |
| 直线度 |
— |
mm |
0.02 |
≤ |
焊接后整体直线度 |
| 圆柱度 |
— |
mm |
0.005 |
≤ |
焊后精磨保证 |
| 径向跳动 |
TIR |
mm |
0.01 |
≤ |
焊缝区域跳动控制 |
| 表面粗糙度 |
Ra |
μm |
0.2–0.8 |
≤ |
精磨区域 |
| 表面硬度 |
HRC/HV |
— |
55–62 |
— |
热处理后 |
| 中心孔规格 |
— |
— |
1.0–12.5 |
— |
A型/B型/C型 |
焊接特殊参数
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 焊接工艺 |
— |
— |
摩擦焊接 |
— |
可选电子束焊 |
| 焊缝强度系数 |
— |
% |
≥95 |
≥ |
母材抗拉强度百分比 |
| 焊缝探伤要求 |
— |
— |
磁粉/涡流 |
— |
X光/超声波/磁粉可选 |
| 动平衡等级 |
— |
G |
G6.3–G2.5 |
≤ |
高速轴必须检验 |
| 单段最大长度 |
— |
mm |
≤600 |
— |
焊接前单段长度 |
| 焊接飞边 |
— |
mm |
≤0.5 |
— |
焊后去除并修磨 |
加工能力
| 工艺环节 |
设备配置 |
加工范围 |
精度达成 |
| 摩擦焊接 |
胜春机械MCH-20B（20吨） |
焊接长度≤1000mm |
焊缝强度≥母材95% |
| 焊前加工 |
数控车床精密车削 |
各段分别加工 |
端面垂直度≤0.01mm |
| 焊后热处理 |
去应力退火/调质 |
焊缝区域 |
消除残余应力 |
| 焊后精磨 |
外圆磨床/无心磨床 |
焊缝区及全长 |
径向跳动≤0.01mm |
| 无损检测 |
磁粉探伤/涡流探伤 |
焊缝100%检测 |
零裂纹标准 |
| 动平衡校正 |
动平衡机 |
高速轴必检 |
G6.3–G2.5级 |
材料组合方案
| 应用场景 |
材质A（齿部/高载荷段） |
材质B（轴体段） |
组合优势 |
| 齿轮轴 |
20CrMnTi（渗碳钢） |
45#钢（中碳钢） |
齿部耐磨+轴体经济 |
| 高扭矩轴 |
42CrMo（调质钢） |
40Cr |
整体高强度+成本控制 |
| 耐腐蚀轴 |
不锈钢（304/316） |
碳钢 |
关键段耐蚀+整体经济 |
| 轻量化轴 |
16MnCr5 |
铝合金段 |
局部强度+整体减重 |
产品特点
- 材料优化配置：不同功能区选用最优材料，性能与成本兼顾
- 焊接强度高：摩擦焊接强度≥母材95%，焊缝区无气孔、无夹渣
- 热影响区小：固态焊接工艺，热影响区仅2–5mm，材料性能变化小
- 动平衡优良：焊后精密加工与动平衡校正，高速运转平稳
- 质量可追溯：焊缝100%无损检测，检测记录存档≥10年
典型应用
| 应用领域 |
具体用途 |
材料组合 |
| 汽车 |
半轴、传动轴 |
中碳钢+合金钢 |
| 工程机械 |
液压泵主轴 |
齿部20CrMnTi+轴体45#钢 |
| 工业减速器 |
齿轮轴 |
齿部渗碳钢+轴体调质钢 |
| 家用电器 |
洗衣机滚筒轴 |
不锈钢+碳钢组合 |
| 风电设备 |
变桨轴、主轴 |
大直径合金钢分段焊接 |
