产品概述

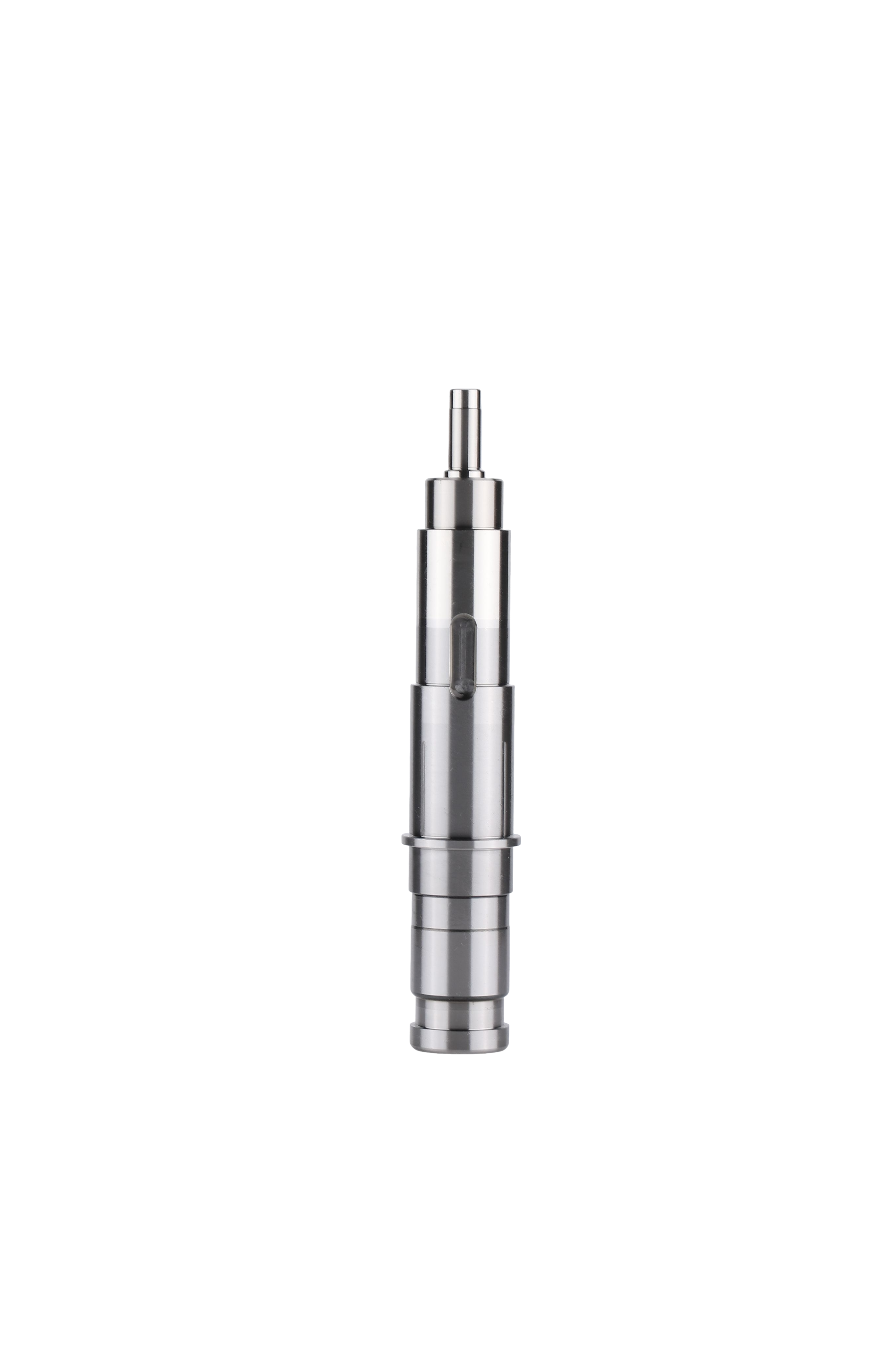

阶梯轴是具有两个及以上不同直径轴段的变截面轴类零件，通过台肩实现零件的轴向定位与支撑，是机械传动中最常见的轴结构形式。其设计可在同一根轴上集成轴承安装段、齿轮安装段、联轴器连接段、密封段等多种功能区域，大幅减少装配零部件数量，简化整机结构，提高系统刚性和装配精度。
愉宝传动科技拥有35+台数控车床及走芯机，覆盖φ21–350mm外径范围，最大加工长度1500mm，可加工复杂多台阶结构。配合自动化上下料系统与在线检测手段，实现阶梯轴的大批量精密制造，外径公差可达±0.003mm，台肩端面跳动≤0.01mm，满足高端装备对复杂轴类零件的高精度要求。
技术参数
基础参数（轴类通用）
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 最大外径 |
Dmax |
mm |
21–350 |
h6–h9 |
最大台阶外径 |
| 总长度 |
L |
mm |
≤1500 |
±0.05 |
轴体总长度 |
| 最小轴径 |
Dmin |
mm |
按需求定制 |
— |
各台阶中最小直径 |
| 台阶数量 |
n |
— |
按需求定制 |
— |
常见2–8个台阶 |
| 台肩高度 |
h |
mm |
按需求定制 |
— |
相邻台阶直径差 |
| 直线度 |
— |
mm |
0.01 |
≤ |
全长直线度 |
| 圆柱度（各段） |
— |
mm |
0.005 |
≤ |
每段单独测量 |
| 径向跳动 |
TIR |
mm |
0.008 |
≤ |
两端中心孔支承 |
| 台肩端面跳动 |
— |
mm |
0.01 |
≤ |
相对公共轴线 |
表面质量与材料
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 表面粗糙度 |
Ra |
μm |
0.2–1.6 |
≤ |
配合段Ra≤0.4，非配合段Ra≤1.6 |
| 表面硬度 |
HRC/HV |
— |
55–62 |
— |
热处理后 |
| 材料牌号 |
— |
— |
按需求定制 |
— |
常用40Cr、20CrMnTi、42CrMo、16MnCr5等 |
| 热处理工艺 |
— |
— |
调质/渗碳/氮化 |
— |
依工况确定 |
| 中心孔规格 |
— |
— |
1.0–12.5 |
— |
A型/B型/C型 |
加工能力
| 工艺环节 |
设备配置 |
加工范围 |
精度达成 |
| 数控车削 |
海德曼T55/T65、斗山PUMA245、STAR SB-20J |
φ21–350mm |
外径公差±0.003mm |
| 走芯机加工 |
西铁城A20、宁江CKC1120V |
φ21mm以下细长轴 |
长径比可达60:1 |
| 外圆磨削 |
德威DW-350-CNC、北京第二机床MB1320E |
长度≤1500mm |
径向跳动≤0.003mm |
| 台肩精加工 |
数控车床精车/CNC加工中心 |
多台阶复合加工 |
端面跳动≤0.01mm |
| 热处理 |
高频感应/渗碳/调质 |
局部或整体淬火 |
硬度HRC 58–62 |
| 自动化生产 |
品上机床+机器人上下料 |
7×24小时连续 |
效率提升3倍 |
设计特点
典型结构要素
| 结构要素 |
功能说明 |
加工要点 |
| 轴承安装段 |
安装滚动轴承，承受径向/轴向载荷 |
公差m6/k6，Ra≤0.4μm |
| 齿轮安装段 |
固定齿轮/带轮，传递扭矩 |
公差h6/g6，配键槽或花键 |
| 密封段 |
与油封配合，防止润滑油泄漏 |
Ra≤0.8μm，硬度适中 |
| 螺纹段 |
安装锁紧螺母或连接螺纹 |
精度6H/6g |
| 联轴器段 |
连接驱动端或负载端 |
公差h6，配键槽 |
| 过渡圆角 |
减少应力集中，提高疲劳强度 |
R0.5–R3，需抛光处理 |
产品特点
- 功能集成度高：一根轴上集成多个功能段，减少零部件数量和装配工序
- 定位精度好：台肩端面跳动≤0.01mm，保证零件轴向定位准确
- 刚性强：整体式结构无连接间隙，系统刚性优于分段装配式结构
- 加工柔性大：CNC数控车削可一次装夹完成多台阶加工，尺寸一致性佳
- 可追溯性好：全流程ERP管理，从原材料炉号到成品批次一码溯源
典型应用
| 应用领域 |
具体用途 |
结构特点 |
| 减速器 |
减速器输出轴 |
轴承段+齿轮段+密封段，多台阶结构 |
| 伺服电机 |
伺服电机轴芯 |
前轴承段+转子段+编码器段+后轴承段 |
| 工程机械 |
液压泵驱动轴 |
花键段+轴承段+法兰段，承受大扭矩 |
| 汽车 |
变速箱中间轴 |
多齿轮空套+同步器安装段 |
| 机床 |
主轴组件 |
前轴承段+刀柄安装段+后轴承段+皮带轮段 |
