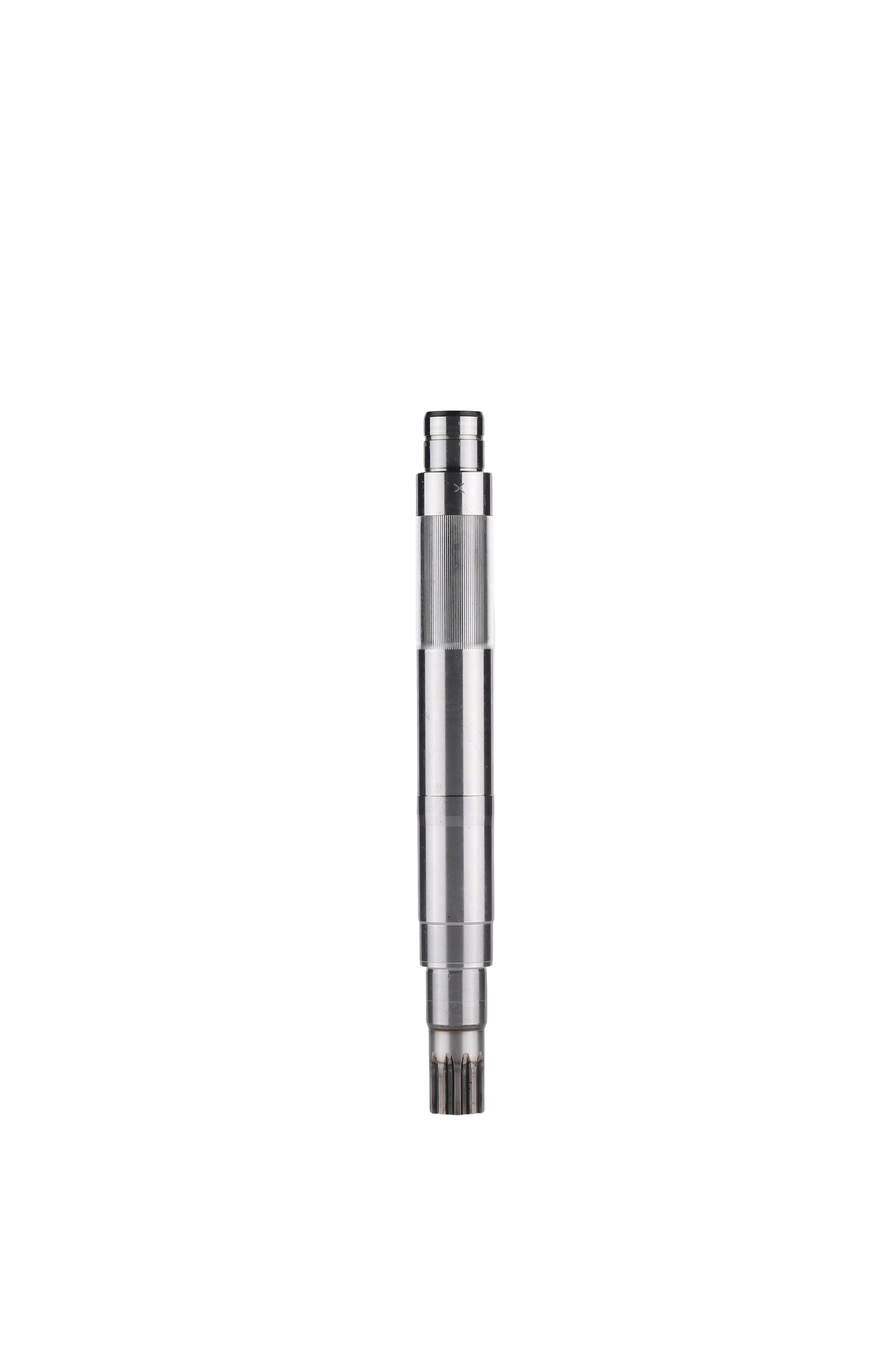

产品概述
愉宝传动科技采用数控滚齿、插齿及滚丝工艺加工花键，可生产矩形花键（GB/T 1144）与渐开线花键（GB/T 3478、ISO 4156）两大系列，花键精度可达 7 级（ISO 6H/7H），模数覆盖 0.5–3.0mm，齿数范围 3–100 齿。配合精密磨削工艺，花键齿面粗糙度可控制在 Ra≤1.6μm，同轴度≤0.03mm，确保与花键套的精密配合与低噪音运转。
技术参数
基础参数（轴类通用）
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 外径 |
D |
mm |
21–350 |
h6–h9 |
花键分度圆直径 |
| 总长度 |
L |
mm |
≤1500 |
±0.05 |
含有效花键长度 |
| 直线度 |
— |
mm |
0.01 |
≤ |
母线直线度 |
| 圆柱度 |
— |
mm |
0.005 |
≤ |
轴体外圆 |
| 径向跳动 |
TIR |
mm |
0.008 |
≤ |
两端中心孔支承 |
| 表面粗糙度（轴体） |
Ra |
μm |
0.2–0.8 |
≤ |
磨削区域 |
| 表面硬度 |
HRC/HV |
— |
55–62 |
— |
热处理后 |
| 材料牌号 |
— |
— |
按需求定制 |
— |
常用20CrMnTi、40Cr、16MnCr5等 |
| 热处理工艺 |
— |
— |
调质/渗碳/氮化 |
— |
依工况确定 |
| 中心孔规格 |
— |
— |
1.0–12.5 |
— |
A型/B型/C型 |
花键特殊参数
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 花键模数 |
m |
mm |
0.5–3.0 |
— |
常用0.5、1.0、1.5、2.0 |
| 花键齿数 |
z |
— |
3–100 |
— |
常见6齿、8齿、10齿 |
| 压力角 |
α |
° |
20°/30°/45° |
— |
通常30°、45° |
| 花键精度 |
— |
级 |
7 |
— |
可达ISO 6H/7H |
| 花键类型 |
— |
— |
矩形/渐开线 |
— |
按客户图纸或标准 |
| 有效花键长度 |
Ls |
mm |
按需求定制 |
±0.05 |
工作段有效啮合长度 |
| 同轴度 |
— |
mm |
0.03 |
≤ |
花键与外圆基准 |
| 齿面粗糙度 |
Ra |
μm |
1.6 |
≤ |
花键齿面加工要求 |
加工能力
| 工艺环节 |
设备配置 |
加工范围 |
精度达成 |
| 花键滚制 |
滚丝机（星晨ZPA系列20–25吨） |
模数0.5–3mm |
7级精度 |
| 花键滚齿 |
数控滚齿机（宁江YK3610V等） |
模数0.5–8mm |
DIN 7级 |
| 花键插齿 |
长机科技YKS5132插齿机 |
外径≤320mm |
内花键/特殊结构 |
| 精磨加工 |
外圆磨床/无心磨床 |
长度≤1500mm |
Ra≤0.4μm |
| 热处理 |
渗碳淬火/感应淬火 |
硬化层0.5–1.5mm |
齿面硬度HRC 58–62 |
| 检测 |
VICI Vision轴测仪/格里森齿形仪 |
全参数自动检测 |
100%验证 |
花键类型说明
矩形花键
- 特点：加工简便，定心方式可选（外径定心、内径定心、齿侧定心）
- 适用：一般机械传动，中等载荷场合
- 标准：GB/T 1144、ISO 14
渐开线花键
- 特点：齿形为渐开线，强度高，自动定心，配合间隙可调
- 适用：高转速、大扭矩、要求自动定心的精密传动
- 标准：GB/T 3478、ISO 4156、DIN 5480
产品特点
- 高扭矩传递能力：多齿同时啮合，接触面积大，承载能力比单键提高3–5倍
- 精密定心：花键齿形自动定心特性好，同轴度≤0.03mm，运转偏摆小
- 耐磨损：齿面经渗碳淬火处理，硬度HRC 58–62，耐磨寿命长久
- 低噪音：精密加工齿形误差小，配合间隙控制合理，传动噪音低
- 可非标定制：模数、齿数、压力角、花键长度等均可按客户需求灵活设计
典型应用
| 应用领域 |
具体用途 |
花键规格示例 |
| 工程机械 |
叉车液压泵驱动轴 |
模数2.0mm，8齿，矩形花键 |
| 汽车传动 |
变速箱输入/输出轴 |
模数1.5mm，渐开线花键 |
| 工业减速器 |
减速器输入轴芯 |
模数1.0–2.5mm，6–10齿 |
| 航空航天 |
舵机传动轴 |
高精度渐开线花键，6H级 |
| 农业机械 |
动力输出轴（PTO） |
模数2.0–3.0mm，大扭矩 |
