产品概述

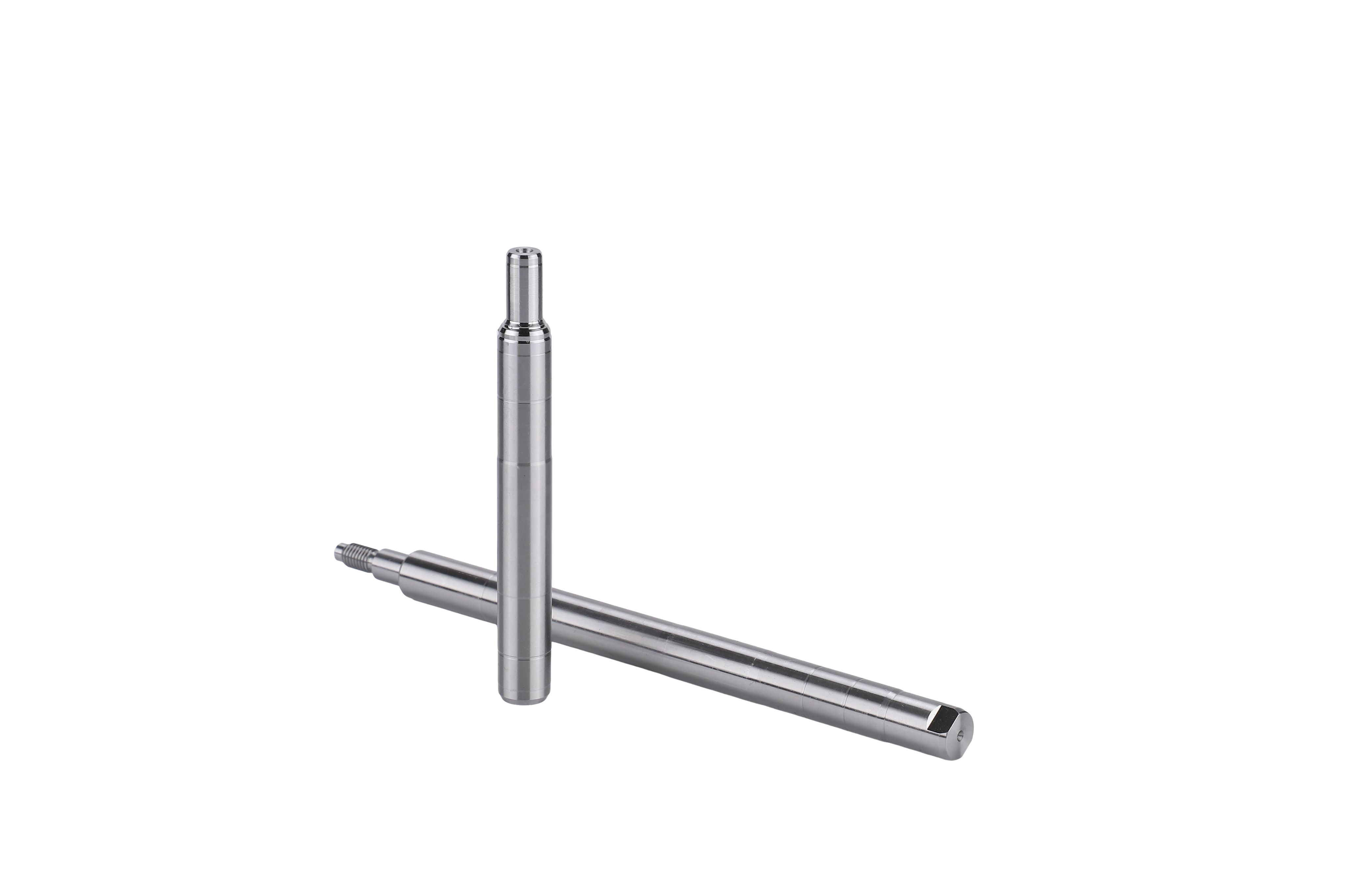

愉宝传动科技生产的精密光轴采用优质合金钢材料，经数控无心磨削或外圆磨削工艺加工，表面粗糙度可达 Ra≤0.4μm（精密级），直线度≤0.01mm/300mm，外径公差控制至 h6 级。产品历经二十余年技术沉淀，配套国际高端客户超十年，年供货量逾百万件，质量稳定可靠。
技术参数
基础参数
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 外径 |
D |
mm |
21–350 |
h6–h9 |
覆盖φ21–350mm全范围 |
| 总长度 |
L |
mm |
≤1500 |
±0.05 |
最大加工长度1300–1500mm |
| 长径比 |
L/D |
— |
≤60:1 |
— |
走芯机加工可达1200/200 |
| 直线度 |
— |
mm |
0.01 |
≤ |
每300mm长度 |
| 圆柱度 |
— |
mm |
0.005 |
≤ |
精密磨削保证 |
| 径向跳动 |
TIR |
mm |
0.008 |
≤ |
两端中心孔支承测量 |
表面质量与材料
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 表面粗糙度 |
Ra |
μm |
0.2–0.8 |
≤ |
精密级≤0.4，常规级≤0.8 |
| 表面硬度 |
HRC/HV |
— |
55–62 |
— |
渗碳/感应淬火后硬度 |
| 材料牌号 |
— |
— |
按需求定制 |
— |
常用40Cr、20CrMnTi、GCr15、16MnCr5等 |
| 热处理工艺 |
— |
— |
按需求定制 |
— |
调质/渗碳淬火/氮化/感应淬火 |
| 中心孔规格 |
— |
— |
1.0–12.5 |
— |
A型/B型/C型可选 |
加工能力
| 工艺环节 |
设备配置 |
加工范围 |
精度达成 |
| 精密车削 |
海德曼/斗山/STAR数控车床 |
φ21–350mm |
外径公差±0.003mm |
| 无心磨削 |
兴富祥HFC-18/荣光MFG20 |
φ50mm以下 |
圆度≤0.001mm，Ra≤0.2μm |
| 外圆磨削 |
北京第二机床MB1320E/德威DW-350-CNC |
长度≤1500mm |
径向跳动≤0.003mm |
| 热处理 |
高频感应/多用炉连续生产线 |
硬化层0.5–3mm |
表面硬度HRC 58–62 |
| 检测 |
VICI Vision轴测仪/马尔圆度仪 |
全尺寸自动检测 |
100%几何公差验证 |
产品特点
- 极高表面质量：数控无心磨削工艺确保表面粗糙度 Ra 最低可达 0.2μm，满足高速旋转及精密配合需求
- 严格形位公差：直线度≤0.01mm，圆柱度≤0.005mm，保证运转平稳、振动小
- 材料选择灵活：可提供轴承钢、合金结构钢、不锈钢等多种材质，适配不同工况环境
- 热处理配套完善：自有高频感应淬火设备及合作热处理产线，确保硬度梯度与硬化层深度可控
- 大批量一致性：自动化生产线配备机械手上下料，SPC过程控制，CPK≥1.33，保证百万级批量质量稳定
典型应用
| 应用领域 |
具体用途 |
技术要求 |
| 家用电器 |
洗衣机电机轴芯、空调压缩机轴芯 |
Ra≤0.4μm，寿命≥10年，低噪音 |
| 工业自动化 |
伺服电机轴芯、机器人关节轴 |
直线度≤0.01mm，刚性高 |
| 电动工具 |
高转速输出轴 |
动平衡等级≤G6.3，长寿命 |
| 汽车 |
转向系统传感器轴、摇窗机轴芯 |
符合IATF 16949质量标准 |
