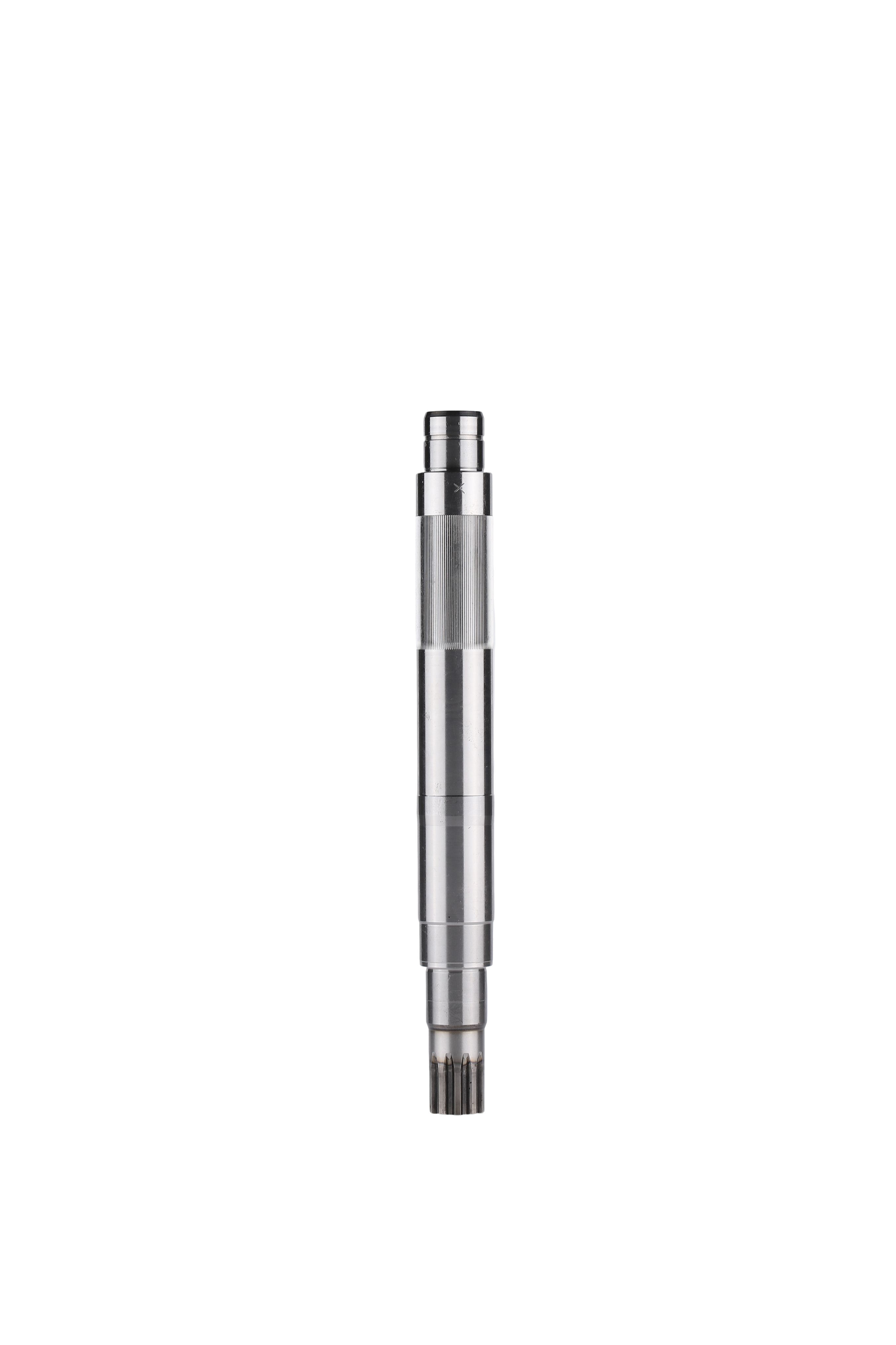

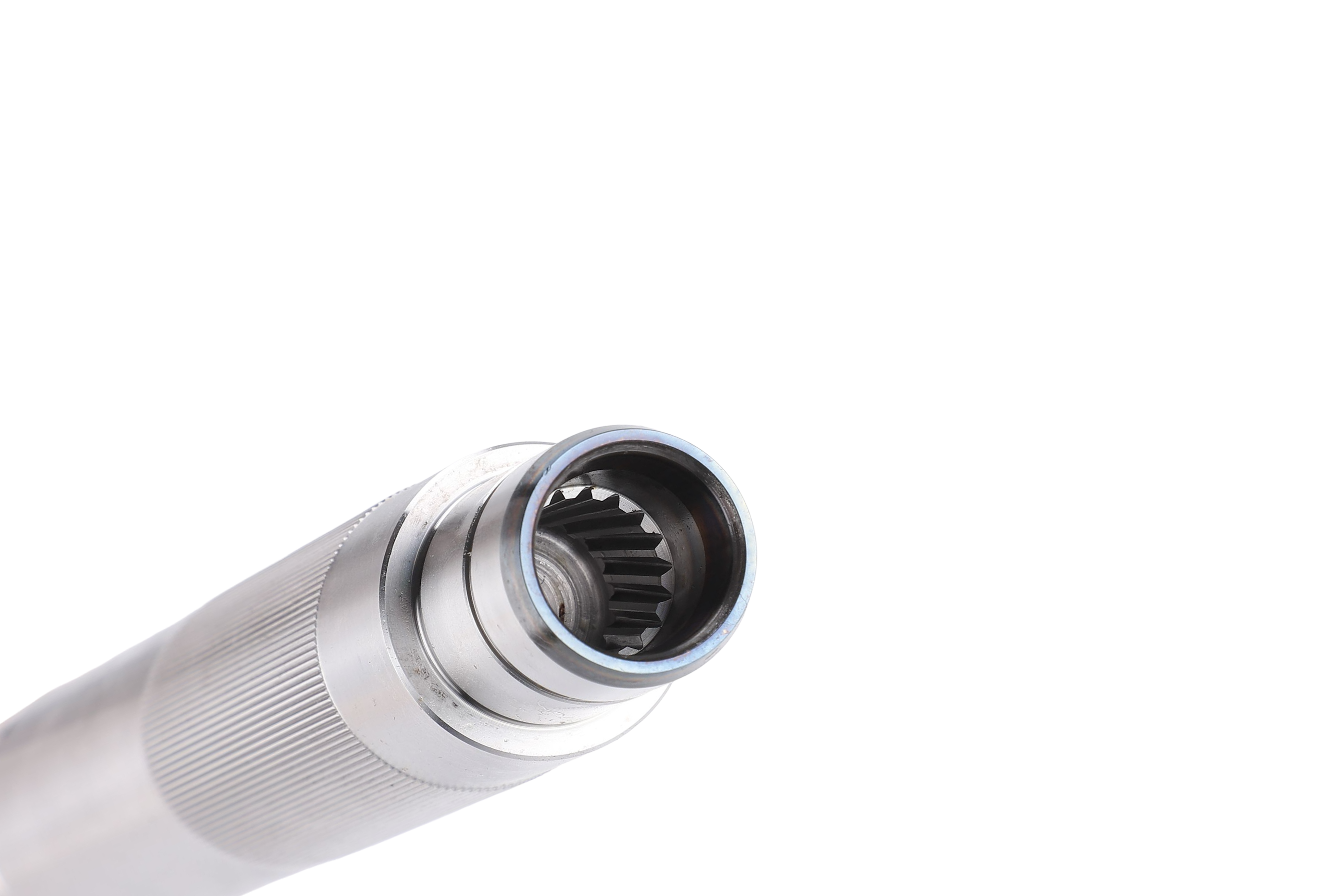

内齿轴

产品概述

内齿轴（又称内齿圈轴）是在轴体上加工出内齿结构的功能性零件，内齿与行星齿轮或外齿轮啮合形成内啮合传动。内啮合传动具有结构紧凑、传动比大、同轴布置、多齿同时啮合承载能力高等优点，广泛应用于行星减速器、RV减速器、回转支承、汽车变速箱等空间受限且要求高减速比的传动场合。

愉宝传动科技采用数控插齿工艺加工内齿轴，内齿模数覆盖0.5–3.0mm，精度可达DIN 5–7级（ISO 1328），可加工直齿内齿和斜齿内齿（螺旋角0–20°），内齿形式包括直齿、斜齿、人字齿等。插齿后可根据精度要求进行磨齿或珩齿精加工，齿面粗糙度Ra≤0.8μm。内孔直径及键槽可按客户需求定制，内齿与内孔同轴度≤0.02mm，保证装配后的传动精度。

技术参数

内齿参数

轴体参数与材料

加工能力

内齿类型说明

直齿内齿

• 特点：加工简便，无轴向力，适合一般传动
• 工艺：插齿或拉齿
• 适用：行星减速器内齿圈、变速箱倒挡制动鼓

斜齿内齿

• 特点：传动平稳，噪音低，需承受轴向力
• 工艺：螺旋插齿（需专用螺旋插齿刀）
• 适用：精密行星减速器、静音传动场合

人字齿内齿

• 特点：左右对称双螺旋，轴向力自平衡
• 工艺：分左右两半插齿或整体专用刀具加工
• 适用：重载大功率传动（较少用于轴类）

内啮合设计要点

产品特点

• 结构超紧凑：内啮合布局使传动机构同轴布置，径向尺寸最小化
• 传动比大：单级内啮合可实现大传动比（i=3–10），减少传动级数
• 承载能力高：多齿同时啮合（行星传动），载荷分布均匀
• 精度保证：齿部与内孔同轴度≤0.02mm，装配后传动精度高
• 加工方式灵活：插齿、拉齿、滚齿多种工艺可选，适配不同批量与精度

典型应用
