产品概述

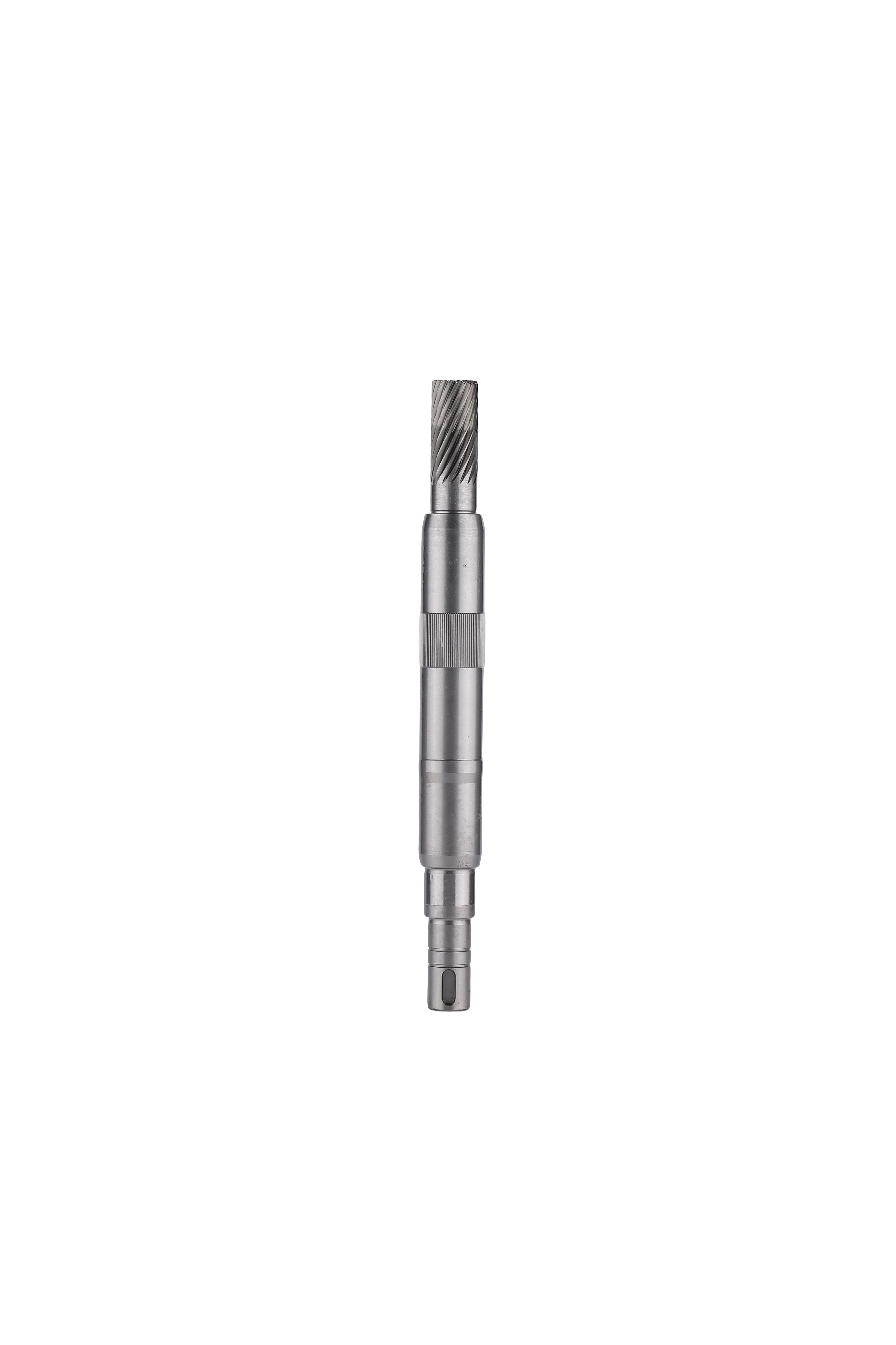

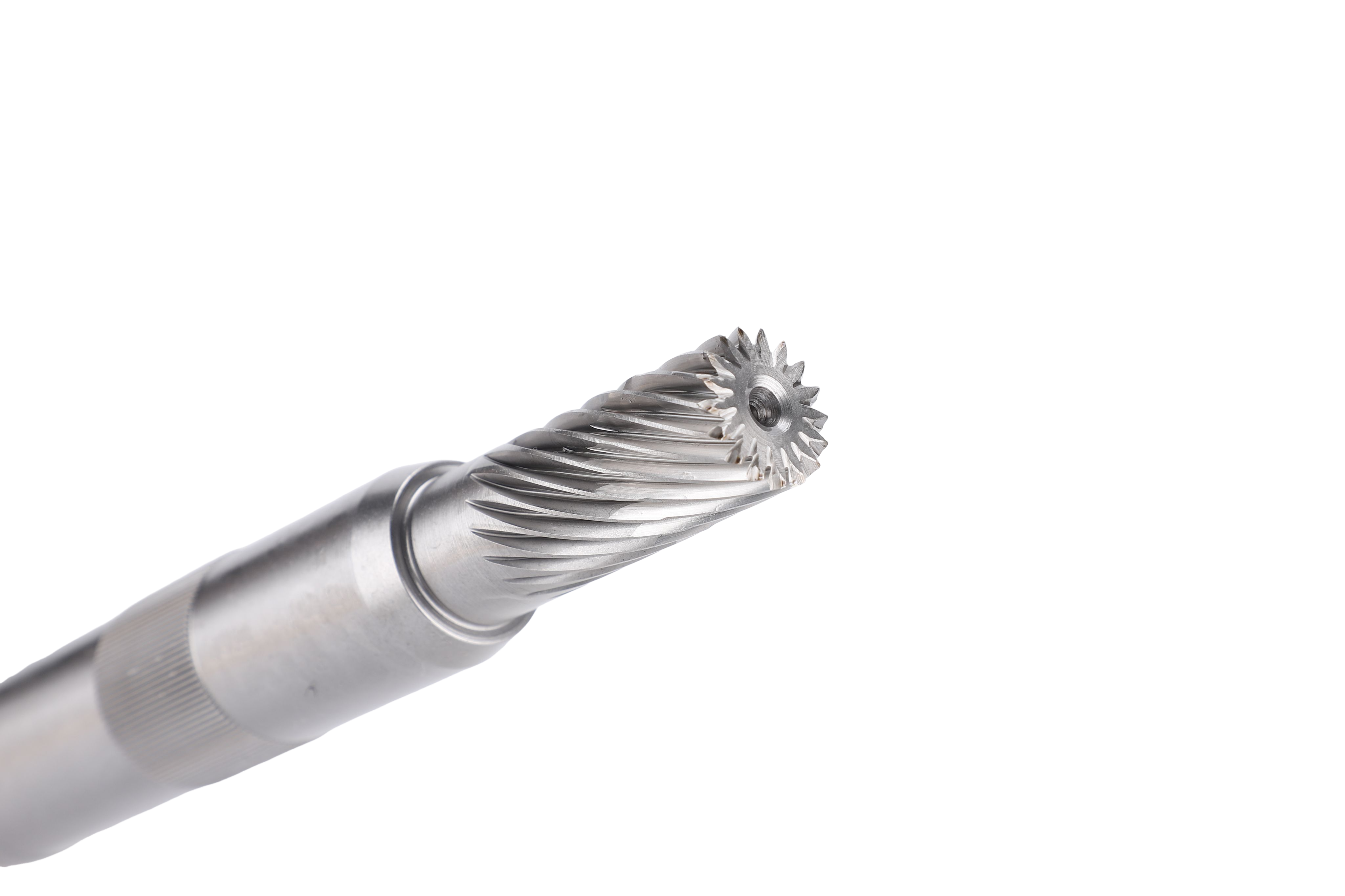

斜齿轴是将斜齿圆柱齿轮与轴体一体化设计制造的齿轮轴类零件，其齿向与轴线呈一定螺旋角排列。相较于直齿轴，斜齿轴具有重合度大、传动平稳、噪音低、承载能力强等显著优势，广泛应用于对噪音和振动要求严格的精密传动场合，如工业机器人减速器、电动汽车减速箱、高精度机床主轴系统等。

愉宝传动科技采用数控滚齿机加工螺旋角0–45°的斜齿轴，法向模数覆盖0.5–3.0mm，齿部经磨齿加工后精度可达DIN 4–6级，齿面粗糙度Ra≤0.4μm。通过精确控制螺旋角、齿向误差及轴向齿距偏差，确保齿轮副啮合接触斑点均匀分布，传动噪音较直齿降低3–5dB。产品可根据客户需求定制左旋或右旋方向，配套提供与之啮合的斜齿轮，保证最佳接触性能。

技术参数

齿轮参数

参数名称	符号	单位	数值/范围	公差	备注
法向模数	mn	mm	0.5–3.0	—	标准模数系列
齿数	z	—	按需求定制	—	根据传动比确定
法向压力角	αn	°	15°–30°	—	通常20°（标准）
螺旋角	β	°	0–45°	±0.5°	通常8°–25°
旋向	—	—	左旋/右旋	—	需与配对齿轮匹配
齿宽	b	mm	按需求定制	±0.05	需满足b×sinβ>mn
精度等级	—	DIN/ISO	7	—	磨齿可达DIN 4–6
轴向齿距偏差	Fβ	μm	按DIN标准	±	斜齿关键控制参数
齿部粗糙度	Ra	μm	0.4–1.6	≤	磨齿可达0.4

轴体参数与材料

参数名称	符号	单位	数值/范围	公差	备注
轴体外径	D	mm	21–350	h6–h9	齿轮根径以下
总长度	L	mm	≤1500	±0.05	整体长度
齿部硬度	HRC	—	55–62	—	渗碳淬火后
芯部硬度	HRC	—	30–45	—	抗冲击韧性保障
材料牌号	—	—	20CrMnTi/16MnCr5	—	优质渗碳钢
热处理工艺	—	—	渗碳淬火+回火	—	硬化层0.8–1.5mm
动平衡等级	—	G	G6.3–G2.5	≤	高速轴必须检验
设计扭矩	T	N·m	按需求定制	≤	设计载荷
设计转速	n	rpm	按需求定制	≤	依螺旋角与平衡等级确定

加工能力

工艺环节	设备配置	加工范围	精度达成
斜齿滚齿	宁江YK3610V/重庆SKS3112	螺旋角0–45°，模数0.5–8mm	DIN 6–7级
斜齿磨齿	秦川YKZ7230蜗杆砂轮磨齿机	螺旋角0–35°，模数0.5–3mm	DIN 4–6级
热处理	多用炉渗碳淬火	硬化层0.8–1.5mm	表面HRC 58–62
齿形检测	格里森300GMS齿形仪	齿形/齿向/轴向齿距	100%验证
动平衡校正	动平衡机	高速轴必检	G6.3–G2.5级

螺旋角选型指南

螺旋角范围	传动特点	适用场景	注意事项
8°–15°	平稳性略优，轴向力小	通用减速器、中低速传动	轴承负荷适中
15°–25°	重合度大，噪音低	精密减速器、静音要求场合	需承受较大轴向力
25°–35°	极高平稳性，承载能力强	高速重载、精密伺服传动	需配对推力轴承
35°–45°	特殊应用	人字齿半体、交错轴传动	设计需特殊计算

重要：斜齿传动产生轴向力Fa=Ft×tanβ，轴承选型时必须考虑轴向载荷。推荐采用角接触球轴承或圆锥滚子轴承承受组合载荷。

与直齿轴对比

对比项	直齿轴	斜齿轴
传动平稳性	一般	优（重合度大）
噪音水平	中等	低（降3–5dB）
轴向力	无	有（与tanβ成正比）
承载能力	中等	高（接触线长）
加工难度	低	中等
轴承要求	简单	需承受轴向力
适用速度	中低速	中高速

产品特点

传动超平稳：螺旋齿设计重合度系数可达2以上，啮合连续性好，振动小
低噪音：较同等精度直齿传动噪音降低3–5dB，满足静音环境要求
高承载能力：齿面接触线长，单位面积载荷小，抗点蚀能力强
可高速运转：磨齿精度DIN 4–6级，配合动平衡校正，适合高速工况
方向可定制：左旋/右旋可按传动系统布置需求灵活选择

典型应用

应用领域	具体用途	典型螺旋角	精度等级
工业机器人	RV减速器/谐波减速器齿轮轴	15°–25°	DIN 5
电动汽车	电驱动减速箱齿轮轴	20°–30°	DIN 5–6
精密机床	主轴传动齿轮轴	15°–20°	DIN 4–5
工程机械	叉车/挖机变速箱	10°–20°	DIN 6–7
风电设备	增速箱齿轮轴	15°–25°	DIN 5–6
