产品详情

产品概述

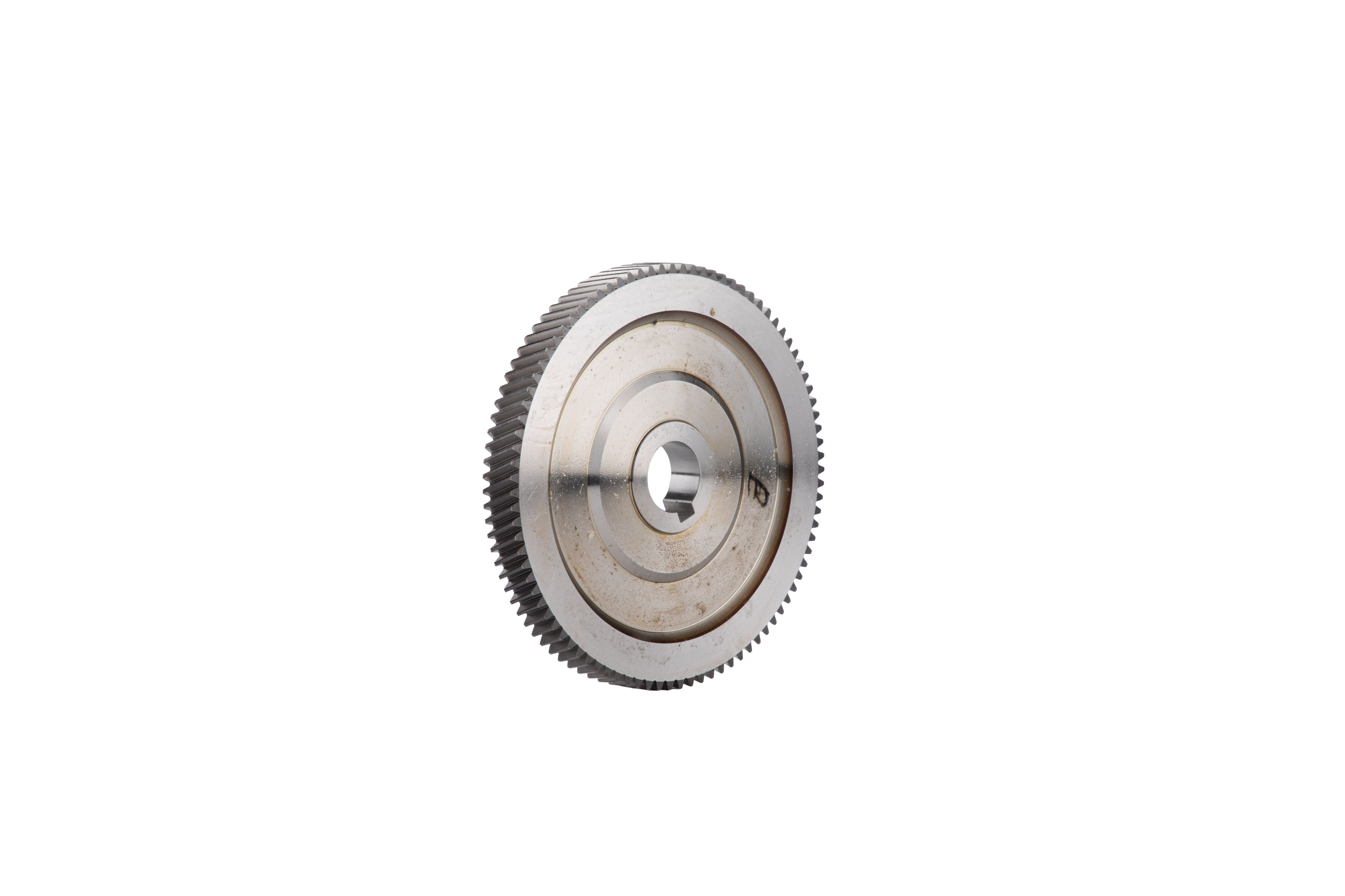

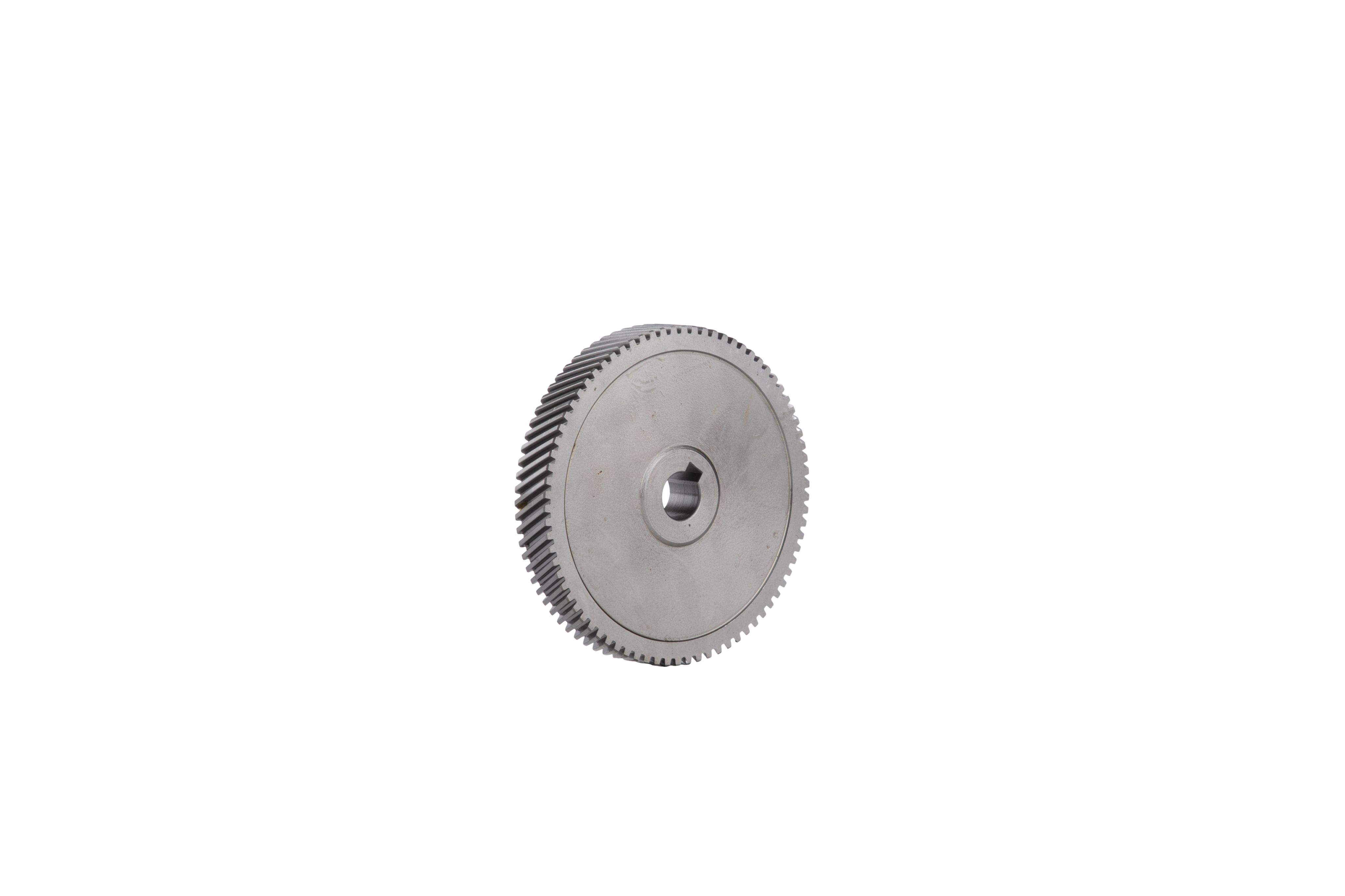

斜齿盘是将齿向与轴线呈一定螺旋角排列的盘状齿轮零件，相较直齿盘具有重合度大、传动平稳、噪音低、承载能力强等优势。斜齿啮合时接触线由齿端逐渐延伸至全齿宽，同时啮合齿数多，载荷分布均匀，特别适合中高速、对噪音和振动要求严格的精密传动场合。广泛应用于精密减速器、伺服传动系统、电动汽车减速箱、静音工业设备等领域。

愉宝传动科技采用数控滚齿机加工螺旋角0–35°的斜齿盘，法向模数覆盖0.5–5.0mm，齿部经蜗杆砂轮磨齿后精度可达DIN 4–6级，齿面粗糙度Ra≤0.4μm。通过精确控制轴向齿距偏差（Fβ）和齿向误差，确保齿面接触斑点沿齿宽均匀分布，传动噪音较直齿盘降低3–5dB。左旋/右旋方向可按传动系统布置需求定制，并提供配对斜齿轮设计服务。

技术参数

齿轮参数

参数名称	符号	单位	数值/范围	公差	备注
外径（齿顶圆）	da	mm	50–500	h11	齿顶圆直径
法向模数	mn	mm	0.5–5.0	—	标准模数系列
齿数	z	—	按需求定制	—	根据传动比确定
法向压力角	αn	°	15°–30°	—	通常20°
分度圆直径	d	mm	按需求定制	—	d = mn×z/cosβ
螺旋角	β	°	0–35°	±0.5°	通常8°–25°
旋向	—	—	左旋/右旋	—	需与配对齿轮匹配
齿宽	b	mm	5–200	±0.05	需满足b×sinβ>mn
精度等级	—	DIN/ISO	5级	—	磨齿可达DIN 4–6
轴向齿距偏差	Fβ	μm	按DIN标准	±	斜齿关键控制参数
端面跳动	—	mm	0.02	≤	相对内孔基准
径向跳动	—	mm	0.02	≤	齿顶相对内孔

材料与热处理

参数名称	符号	单位	数值/范围	公差	备注
齿部硬度	HRC	—	58–62	—	渗碳淬火后
芯部硬度	HRC	—	30–45	—	韧性保障
材料牌号	—	—	按需求定制	—	常用42CrMo、20CrMnTi、16MnCr5等
热处理工艺	—	—	渗碳/氮化	—	依工况确定
齿面粗糙度	Ra	μm	0.4–0.8	≤	磨齿后

加工能力

工艺环节	设备配置	加工范围	精度达成
斜齿滚齿	宁江YK3610V/重庆SKS3112	螺旋角0–35°，模数0.5–8mm	DIN 6–7级
斜齿磨齿	秦川YKZ7230蜗杆砂轮磨齿机	螺旋角0–35°，模数0.5–3mm	DIN 4–6级
热处理	渗碳淬火/氮化	硬化层0.5–1.5mm	表面HRC 58–62
齿形检测	格里森300GMS齿形仪	齿形/齿向/轴向齿距	100%全检
几何检测	海克斯康三坐标/马尔圆度仪	跳动/同轴度	精度0.1μm级

螺旋角选型建议

应用场景	推荐螺旋角	特点
通用减速器	8°–15°	平稳性改善明显，轴向力可控
精密伺服传动	15°–25°	低噪音，高重合度
静音要求场合	20°–30°	噪音最低，轴承需承受较大轴向力
高速传动	10°–20°	兼顾平稳性与轴向力

重要提示：斜齿传动产生轴向力 Fa = Ft×tanβ，设计时必须考虑轴承的轴向承载能力。建议采用角接触球轴承或圆锥滚子轴承。

与直齿盘对比

对比项	直齿盘	斜齿盘
传动平稳性	一般	优
噪音水平	中等	低（降3–5dB）
重合度	1–2	2–5
轴向力	无	有
承载能力	中等	高
加工成本	较低	较高
适用速度	中低速	中高速

产品特点

传动超平稳：重合度系数可达2–5，同时多齿啮合，冲击小
低噪音运行：较同等精度直齿噪音降低3–5dB，满足静音需求
高承载能力：齿面接触线长，单位载荷小，抗点蚀能力强
高精度制造：磨齿精度DIN 4–6级，轴向齿距偏差严格控制
可双向旋转：左右旋向可定制，适应不同传动布置

典型应用

应用领域	具体用途	典型参数
精密减速器	行星减速器内齿圈/太阳轮	模数1–3mm，螺旋角15°–20°，DIN 5
电动汽车	电驱动主减速器齿轮	模数1.5–3mm，螺旋角20°–25°
工业自动化	伺服电机配套齿轮盘	模数0.5–2mm，螺旋角15°，DIN 4–5
静音设备	医疗/办公设备传动	模数0.5–1.5mm，大螺旋角低噪音
机床	高精度主轴传动	模数1.5–3mm，螺旋角12°–18°，DIN 4
