产品概述

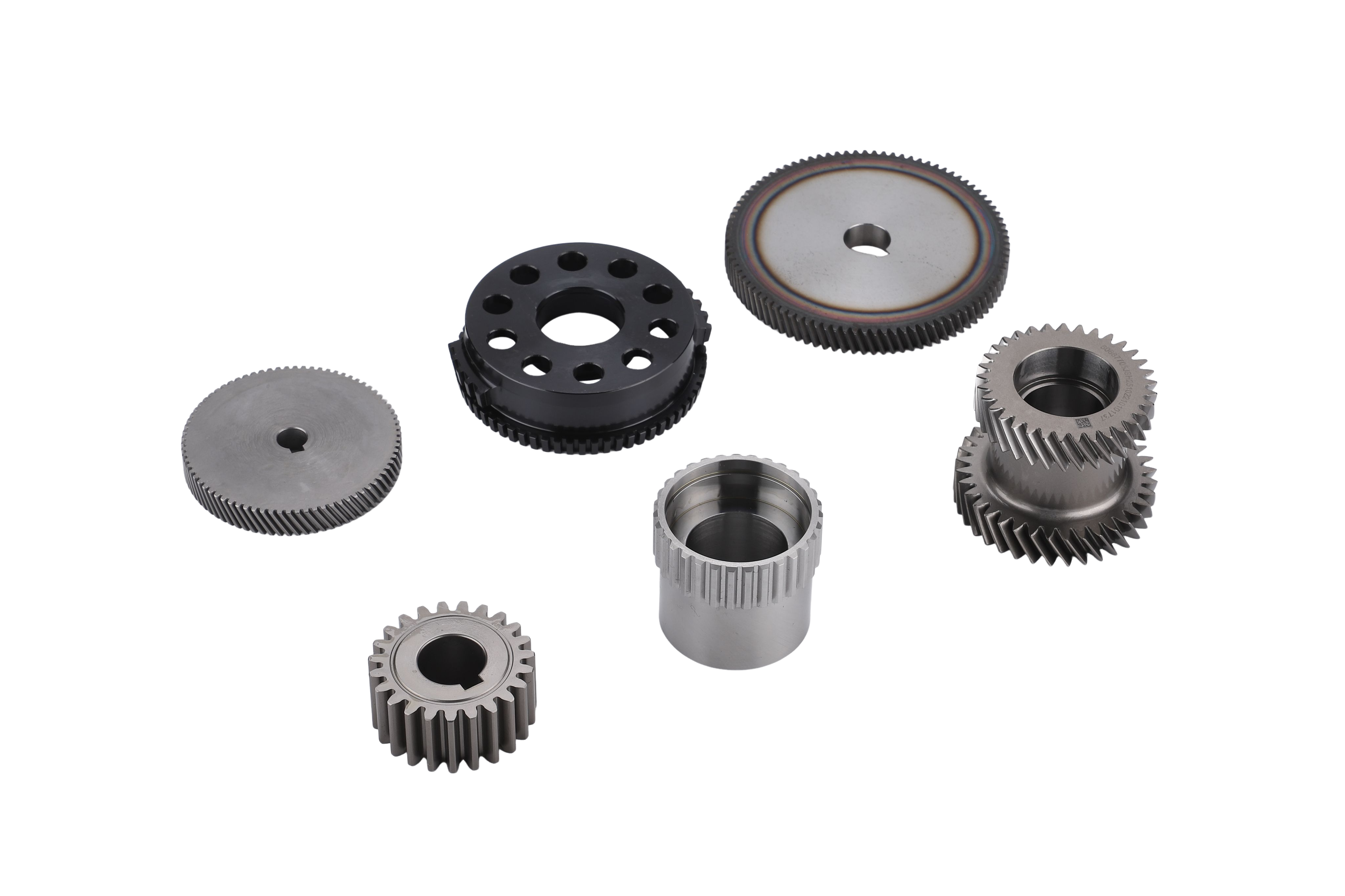

热处理工艺齿盘（又称硬齿面齿轮盘）是指经过渗碳淬火、氮化或感应淬火等表面硬化处理后，齿面硬度达到HRC 58–62的高硬度精密齿轮盘。热处理是实现齿轮高性能的关键工艺——通过表面硬化使齿面具备优异的耐磨性和抗点蚀能力，同时保持芯部足够的韧性以承受冲击载荷。热处理后的齿轮寿命可达软齿面齿轮的5–10倍，是现代高端传动系统的核心零部件。

愉宝传动科技拥有完善的热处理工艺体系和齿轮热后精加工能力。采用可控气氛多用炉进行渗碳淬火，有效硬化层深（EHT）可精确控制在0.5–1.5mm范围内；同时提供氮化处理（气体氮化/离子氮化），硬化层0.1–0.5mm，变形极小。热后采用数控蜗杆砂轮磨齿机或珩齿机进行精加工，将热处理变形修正至DIN 5–6级精度，表面粗糙度Ra≤0.4μm，实现热处理强化与精密制造的最佳结合。

技术参数

基础齿轮参数

参数名称	符号	单位	数值/范围	公差	备注
外径（齿顶圆）	da	mm	50–400	h11	齿顶圆直径
模数	m	mm	0.5–5.0	—	直齿/斜齿均可
齿数	z	—	按需求定制	—	根据传动比确定
压力角	α	°	15°–30°	—	通常20°
分度圆直径	d	mm	按需求定制	—	d = m×z
齿宽	b	mm	5–200	±0.05	工作齿宽
精度等级	—	DIN/ISO	5级	—	热后精加工可达DIN 5
端面跳动	—	mm	0.02	≤	相对内孔
径向跳动	—	mm	0.02	≤	齿顶相对内孔

热处理关键参数

参数名称	符号	单位	数值/范围	公差	备注
热处理前精度	—	DIN/ISO	7级	—	通常比成品低1–2级
热处理工艺	—	—	渗碳/氮化/感应淬火	—	依工况选择最优方案
有效硬化层深	EHT	mm	0.3–1.5	min.	如0.5–0.8mm、0.8–1.2mm
表面硬度	HRC	—	58–62	范围	渗碳淬火典型值
芯部硬度	HRC	—	30–45	min.	如30–35，韧性保障
热后精加工工艺	—	—	磨齿/珩齿/研磨	—	修正热变形，提升精度
热后精度等级	—	DIN/ISO	5级	—	最终成品精度
齿面粗糙度（热后）	Ra	μm	0.4	≤	磨齿后

加工工艺流程

工序阶段	工艺内容	精度/质量指标
毛坯制备	锻造/下料+粗车	留加工余量
粗滚齿	数控滚齿机粗加工	DIN 8–9级（留磨量0.1–0.3mm）
热处理	渗碳淬火/氮化/感应淬火	EHT达标，硬度HRC 58–62
热后精整	内孔/端面精磨（修正变形）	基准恢复
精滚齿/磨齿	蜗杆砂轮磨齿机精加工	DIN 4–6级
珩齿（可选）	珩磨改善齿面质量	Ra≤0.4μm
终检	格里森300GMS全参数检测	100%齿形验证

热处理工艺对比

对比项	渗碳淬火	气体氮化	离子氮化	感应淬火
硬化层深	0.5–1.5mm	0.1–0.3mm	0.2–0.5mm	0.5–3mm
表面硬度	HRC 58–62	HV 900–1100	HV 900–1100	HRC 55–60
芯部硬度	可调（HRC 30–45）	基体硬度不变	基体硬度不变	基体硬度不变
变形程度	较大（需热后精加工）	极小	很小	中等
材料要求	渗碳钢（20CrMnTi等）	含Al合金钢（38CrMoAl等）	合金钢	中碳钢/合金钢
适用模数	中等模数（m≥1）	小模数精密齿轮	中小模数	大模数
成本	中等	较高	较高	较低
耐磨性	优	极优（表面有白亮层）	极优	良好

材料选择指南

热处理工艺	推荐材料	特点
渗碳淬火	20CrMnTi、16MnCr5、20CrMo	渗碳性能优良，芯部韧性好
碳氮共渗	20CrMnTi、SAE 8620	硬化层较浅但耐磨性更好
气体氮化	38CrMoAl、42CrMo	氮化专用钢，变形极小
离子氮化	38CrMoAl、31CrMoV9	硬化层均匀，氮化时间短
感应淬火	40Cr、42CrMo、45#钢	局部淬火，节能高效

产品特点

超长寿命：齿面硬度HRC 58–62，耐磨性为软齿面齿轮的5–10倍
高精度保持：热后磨齿修正变形，精度可达DIN 4–6级
抗点蚀能力强：硬化层深度可控，有效抵抗接触疲劳
抗胶合性能好：高硬度齿面抗粘着能力强，适合高速重载
工艺成熟：完整的渗碳-淬火-回火-磨齿工艺链，质量稳定

典型应用

应用领域	具体用途	推荐热处理工艺
精密减速器	高精度齿轮盘	渗碳淬火+磨齿
汽车变速箱	换挡齿轮	渗碳淬火（大批量）
风电设备	主齿轮箱齿轮	渗碳淬火（大模数）
航空/精密仪器	小模数精密齿轮	离子氮化（变形小）
工程机械	重载齿轮	感应淬火（局部硬化）
