产品概述

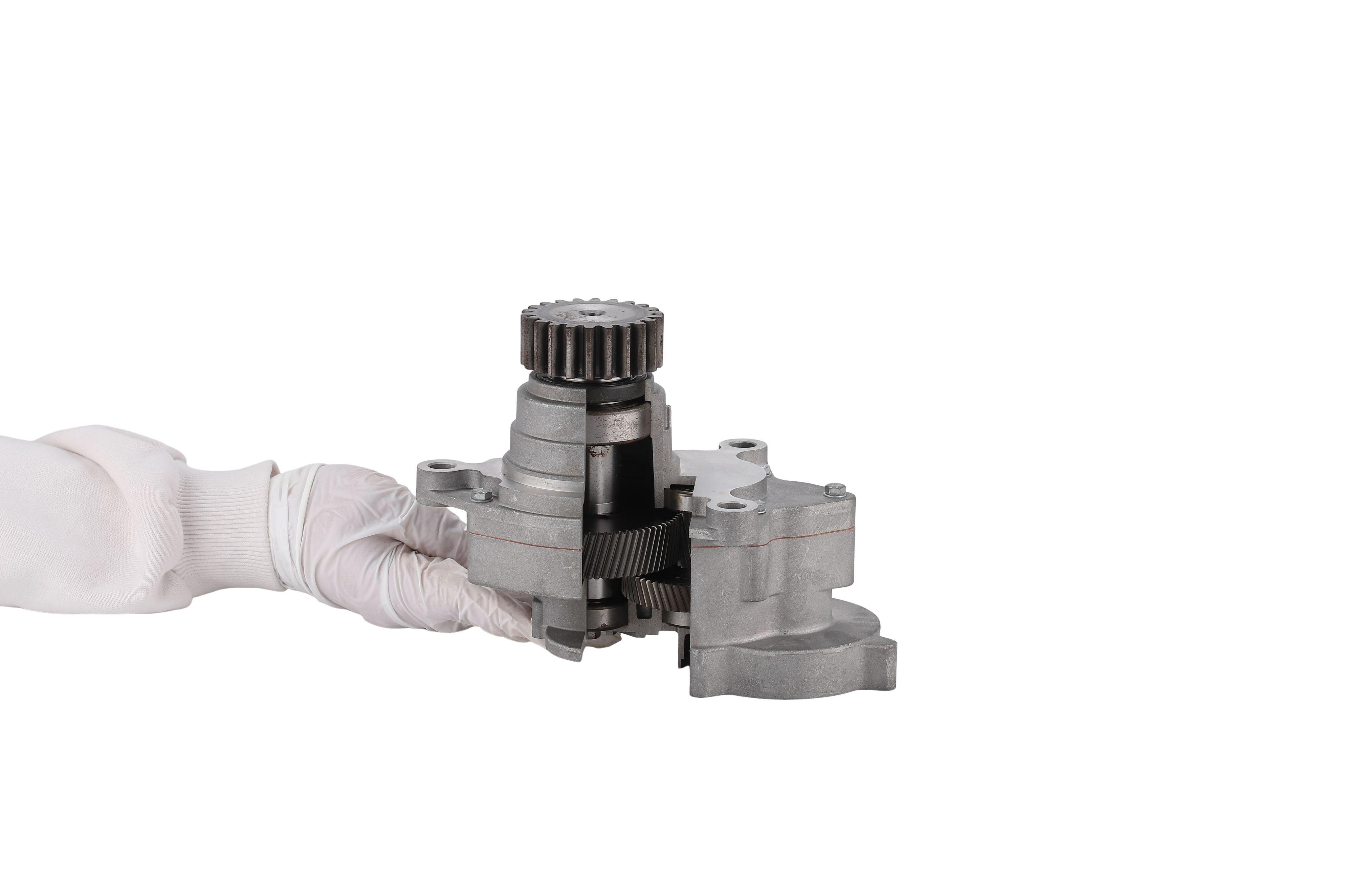

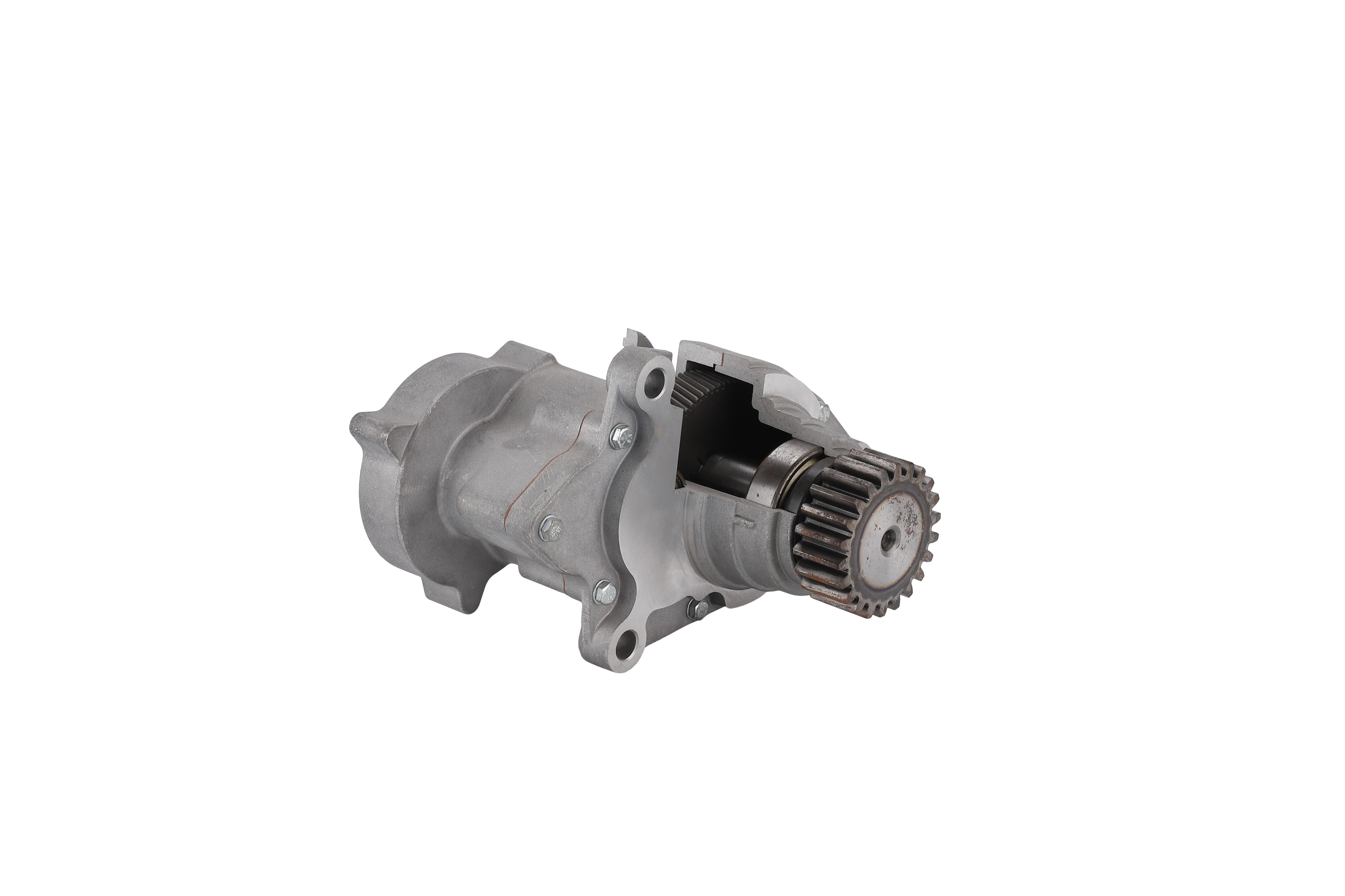

叉车转向齿轮箱是电动叉车及内燃叉车液压转向系统的核心传动部件，负责将方向盘的旋转运动转换为液压泵的高扭矩输出，驱动转向油缸实现车轮转向。该齿轮箱需具备高扭矩输出、高传动效率、双向可逆、低回程间隙等特性，同时需适应工业车辆频繁的启停、正反转和冲击载荷工况。
愉宝传动科技生产的叉车转向齿轮箱额定输出扭矩≥500N·m（峰值800N·m），传动效率≥95%（双向），回程间隙≤15arcmin，防护等级IP65。齿轮采用斜齿圆柱齿轮设计（螺旋角15°–25°），重合度系数>2，经磨齿加工精度达DIN 6级，齿面粗糙度Ra≤0.8μm。密封系统采用双重骨架油封+迷宫式密封结构，适配-40℃–+90℃宽温域工况。产品累计交付逾50万台套，市场占有率达30%，配套国际高端品牌。
技术参数
外形尺寸
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 总长 |
L |
mm |
200–400 |
±2 |
视减速比与结构变化 |
| 总宽 |
W |
mm |
150–300 |
±2 |
含安装法兰 |
| 总高 |
H |
mm |
180–350 |
±2 |
含输出轴高度 |
| 中心高 |
— |
mm |
80–160 |
±0.1 |
输出轴中心至安装面 |
| 重量 |
— |
kg |
10–30 |
±10% |
含润滑油 |
传动参数
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 输入转速 |
n1 |
rpm |
≤3000 |
max. |
电机额定转速 |
| 输出转速 |
n2 |
rpm |
按需求定制 |
— |
依减速比确定 |
| 减速比 |
i |
— |
10:1–50:1 |
±3% |
按客户需求 |
| 额定输出扭矩 |
T2 |
N·m |
≥500 |
— |
持续工作制 |
| 最大输出扭矩 |
T2max |
N·m |
800 |
— |
峰值/瞬时 |
| 额定输入功率 |
P1 |
kW |
0.5–3.0 |
— |
按电机匹配 |
| 传动效率 |
η |
% |
≥95 |
≥ |
双向 |
| 回程间隙 |
jt |
arcmin |
≤15 |
≤ |
精密级<10′ |
安装连接参数
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 安装尺寸 |
— |
mm |
φ75–φ150 |
±0.1 |
孔位/PCD |
| 输入轴/法兰 |
— |
— |
按需求定制 |
— |
键槽/花键/法兰可选 |
| 输出轴 |
— |
— |
花键/键槽 |
— |
连接液压泵 |
| 油脂型号 |
— |
— |
美孚EP0/锂基脂 |
— |
长效润滑 |
| 认证标准 |
— |
— |
CE/ISO |
— |
按出口市场要求 |
结构与材料
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 壳体材料 |
— |
— |
铝合金/铸铁 |
— |
ADC12/HT250 |
| 齿轮材料 |
— |
— |
20CrMnTi/16MnCr5 |
— |
渗碳钢 |
| 轴承品牌 |
— |
— |
NSK/SKF |
— |
输入/输出端 |
| 润滑方式 |
— |
— |
油脂润滑 |
— |
长效免维护 |
| 密封形式 |
— |
— |
双重油封+迷宫 |
— |
油封+迷宫密封 |
性能与寿命
| 参数名称 |
符号 |
单位 |
数值/范围 |
公差 |
备注 |
| 防护等级 |
IP |
— |
IP65 |
— |
防尘防水 |
| 工作温度 |
— |
℃ |
-40–+90 |
— |
宽温域设计 |
| 噪音水平 |
— |
dB(A) |
≤65 |
≤ |
距离1m测量 |
| 设计寿命 |
— |
h |
≥10000 |
— |
或10年 |
| 免维护周期 |
— |
h |
≥10000 |
— |
润滑脂寿命 |
齿轮设计特点
| 设计要素 |
具体方案 |
优势 |
| 齿形设计 |
斜齿圆柱齿轮，螺旋角15°–25° |
重合度>2，传动平稳噪音低 |
| 精度等级 |
磨齿DIN 6级 |
回程间隙≤15arcmin |
| 齿面硬度 |
HRC 58–62 |
高耐磨，长寿命 |
| 变位设计 |
齿顶/齿根修缘 |
降低啮合冲击 |
| 轴承配置 |
角接触球轴承+深沟球轴承 |
承受径向+轴向联合载荷 |
密封系统
| 密封层级 |
结构 |
功能 |
| 一级密封 |
双重骨架油封（TC/SC型） |
主密封，防油泄漏 |
| 二级密封 |
迷宫式密封结构 |
防尘防水辅助密封 |
| 透气装置 |
透气阀/呼吸帽 |
平衡内外压差，防止密封过度受压 |
产品特点
- 高扭矩输出：额定≥500N·m，峰值800N·m，满足重型叉车转向需求
- 双向高效率：传动效率≥95%，正反转效率一致，转向轻便
- 低回程间隙：≤15arcmin，转向响应迅速，无空行程感
- 宽温域适应：-40℃–+90℃正常工作，低温启动扭矩低
- 超长免维护：润滑脂寿命≥10000小时，降低客户使用成本
- 密封可靠：IP65防护，双重密封适应粉尘/潮湿工业环境
- 100%检测：每台出厂前均进行性能台架测试和气密性检测
质量检测
| 检测项目 |
检测方法 |
合格标准 |
| 气密性 |
气密性检测仪 |
泄漏率≤0.05mL/min |
| 性能台架 |
专用测试台 |
扭矩、效率、噪音、温升全检 |
| 回程间隙 |
角度编码器 |
≤15arcmin |
| 外观 |
目视检查 |
无磕碰、无渗漏痕迹 |
| 清洁度 |
颗粒计数法 |
达到客户指定清洁度等级 |
