法兰盘

产品概述

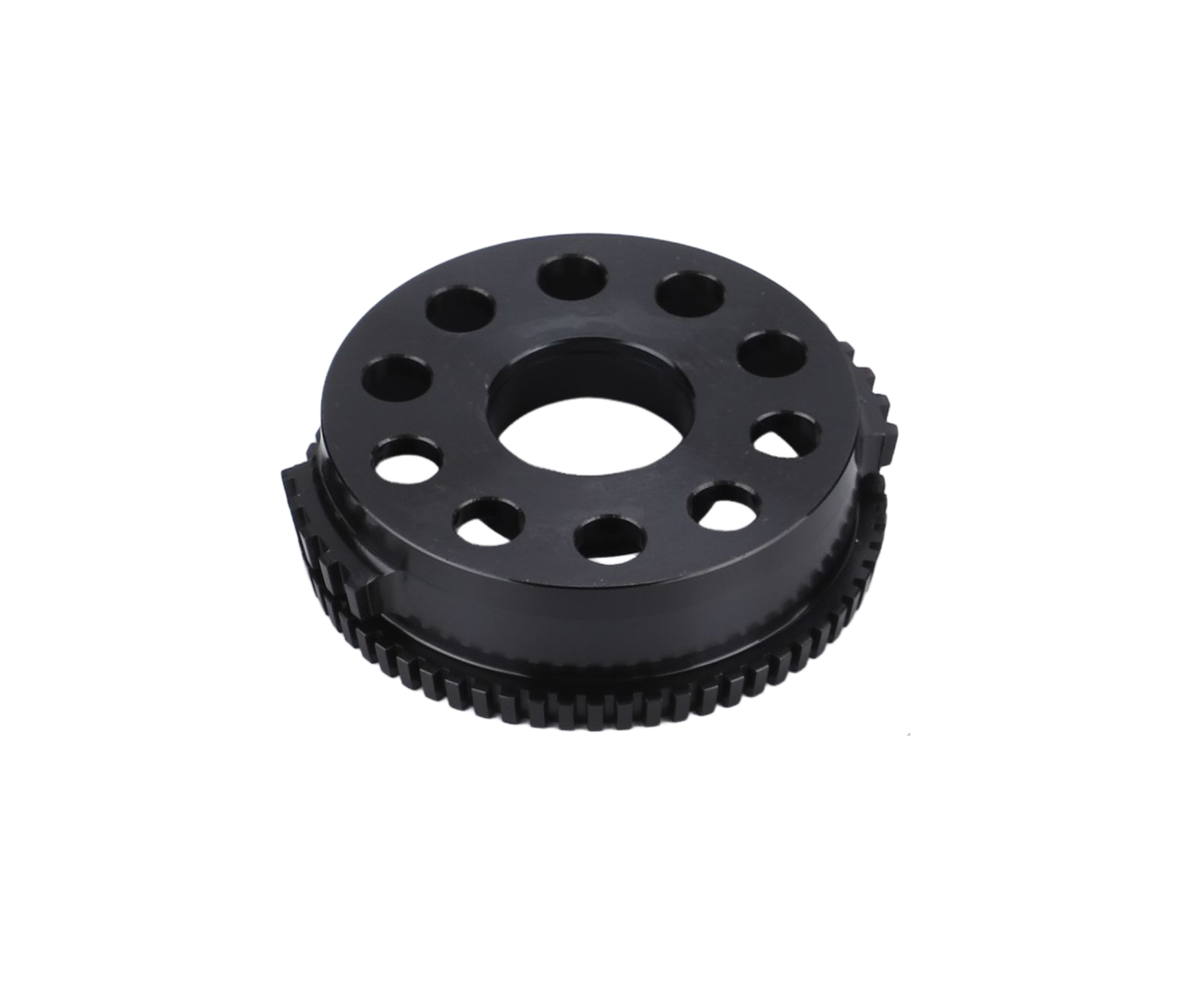

法兰盘齿轮是在齿轮盘体上集成法兰结构的复合型传动零件，法兰结构提供便捷的安装定位界面，可直接通过螺栓与配对部件连接，省去额外的连接套或联轴器。法兰盘齿轮集传动、定位、连接功能于一体，显著简化了装配工序，提高了系统的同轴度和连接刚性，广泛应用于减速器输出端、电机连接端、液压泵接口等对安装精度和连接可靠性要求高的场合。

愉宝传动科技生产的法兰盘齿轮采用锻造毛坯+数控车削+滚齿/磨齿的完整工艺链，法兰止口与齿轮内孔同轴度≤0.02mm，法兰面粗糙度Ra≤0.8μm（密封面），螺栓孔位置度≤0.05mm。法兰外径、止口直径、螺栓分布圆（PCD）及螺栓规格可按客户需求定制，常用法兰连接尺寸符合ISO及DIN标准，也可按客户专用规格定制。

技术参数

齿轮参数

法兰结构参数

材料与热处理

加工能力

法兰类型说明

凸面法兰（RF）

• 特点：法兰面略高于螺栓孔圆，密封面为凸面
• 适用：一般压力场合，配非金属垫片
• 标准：DIN 2501、ISO 7005

凹凸面法兰（MFM）

• 特点：法兰面有凹凸止口配合，定位精度高
• 适用：高压或要求精确对中的场合
• 优势：自对中，抗剪切

止口定位法兰

• 特点：带有精密止口（h6/js6配合）
• 适用：高精度传动连接，如减速器输出法兰
• 优势：止口自动定心，同轴度好

产品特点

• 一体化设计：齿轮与法兰整体制造，无连接间隙，刚性高
• 安装便捷：法兰面直接螺栓连接，省去联轴器，装配效率高
• 定位精确：止口配合h6/js6，安装同轴度≤0.02mm
• 密封可靠：法兰面粗糙度Ra≤0.8μm，配合密封垫实现可靠密封
• 强度可靠：锻造毛坯+全齿淬火，法兰部位强度高，抗疲劳
